Дренажные колодцы

Необходимым элементом системы глубинного водоотвода является дренажный колодец. Это инженерное сооружение в виде заглубленной емкости, в которую стекает собранная дренажными трубами влага. В зависимости от масштаба осушаемой территории и геологических условий может быть установлен один или несколько таких колодцев. С их помощью осуществляется локальный сбор и распределение воды, а также контроль и профилактика дренажной системы.

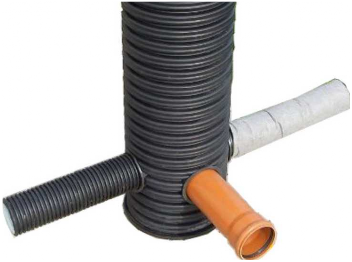

Конструкция колодцев состоит из трёх основных элементов:

  •    днища колодца с профилированной лотковой частью,

  •    гофрированной трубы, представляющей собой шахту колодцев,

  •    люка.


Смотровые дренажные колодцы с внутренним диаметром 315 мм. и 425 мм. являются канализационными колодцами, в которые не спускается обслуживающий персонал.

Технические данные:

  •    колодцы, в которые не спускается обслуживающий персонал,

  •    внутренний диаметр трубы 315 мм, 425 мм соответственно

  •    диаметры подсоединяемых канализационных труб из ПВХ и ПП 110-400 мм.

  •    возможность выполнения дополнительных подсоединений выше лотковой части колодца при помощи муфт по месту диам. 110 и 160

  •    лотковые части со встроенным уклоном дна 1,5%

  •    пропускные лотковые части без изменения направления течения сточных вод

  •    соединительные лотковые части

  •    с одним боковым притоком — правым или левым

  •    соединительные лотковые части с двумя боковыми притоками — правым и левым

  •    боковые притоки осуществляются под углом 45°. При необходимости подключения под углом 90°, поворот осуществляется при помощи отвода за пределами колодца.

  •    регулировка высоты для колодца диам. 315 мм подрезкой гофрированной трубы через каждые 5,0 см, а для колодца диам. 425 мм через каждые 8,0 см

  •    возможность регулировки положения люка колодца различается в зависимости от его типа

  •    возможность использования при очень высоком уровне грунтовых вод

  •    гарантированная герметичность соединений элементов колодца 0,5 бар

  •    класс нагрузки (согласно ГОСТ 3634-99) A15-D400

  •    химическая устойчивость уплотнительных колец пластмассовых элементов (ПЭ, ПП, ПВХ) соответствует ISO/TR 10358

  •    химическая стойкость прокладок соответствует ISO/TR 7620.


Основные типы дренажных колодцев:

Поворотные колодцы
Предназначены для периодической очистки системы напором воды. Дренажные колодцы этого типа монтируются, как правило, на каждом втором повороте трубы дренажной системы, либо в местах, где сходится несколько труб. Это позволяет получить удобный доступ одновременно к отводящему и подводящему участкам труб.
Поворотные дренажные колодцы могут иметь различные размеры — от небольших (исключительно для промывки труб) до крупных, которые позволяют спуститься внутрь человеку с целью осмотра и профилактики дренажной системы.

Инспекционные колодцы
Также известны как «дренажные смотровые колодцы» и «колодцы ливневой канализации».
Служат для надзора за функционированием системы водоотвода. Имеют достаточные габариты для того, чтобы человек забрался внутрь, непосредственно изучил состояние системы и мог устранить неисправности. Инспекционные колодцы могут совмещать функции с колодцами другого типа (например, поворотными), однако далеко не всегда возникает необходимость их устанавливать.

Поглотительные колодцы
Также известны как «поглощающие» или «фильтрующие».
Сооружаются на осушаемой территории в случае, если отсутствует возможности отвести влагу в магистральную канализацию или другое место водосбора. Дренажный колодец этого типа имеет простое устройство. Это емкость в виде трубы диаметром около полутора метров и глубиной не менее двух, засыпанная щебнем, гравием, битым кирпичом или котельным шлаком, который сверху застилается геотекстилем и укрывается грунтом. Аналогичная засыпка делается в основании и у наружных стен колодца. Вода из поглотительного колодца естественным образом уходит на нижние горизонты почвы.

Водоприемные колодцы
Служат для накопления собранной из почвы влаги в случаях, когда поблизости нет места водосброса, а устройство поглотительного колодца невозможно по техническим причинам (неподходящий тип грунта, высокий уровень грунтовых вод). Водоприемный колодец — это конструкция в виде трубы с дном, защищенным обсыпкой и геотекстилем.
Из колодца вода откачивается специальным насосом. Ее можно отвести от участка или использовать для полива растений.
Материалы для изготовления дренажных колодцев
.

Распространенный вариант организации дренажного колодца — бетонные кольца, уложенные друг на друга. Для удобства доступа и безопасности человека конструкцию прикрывает люк ливневой канализации.

Однако современные технологии предлагают значительно более удобный вариант — пластиковые дренажные колодцы. Они имеют самые разные габариты, что позволяет подобрать изделие нужного размера, и готовые отводы в разных вариантах для подключения дренажных труб. Небольшая масса и простота монтажа делают их особенно привлекательными, так как минимизируют усилия по транспортировке и установке — дренажный колодец можно купить и установить за один день без использования тяжелой техники.
