Измерительные комплексы природного газа



Вычислители ВКГ-3
предназначены для измере­ний объема газа, приведенного к стандартным усло­виям, при контроле и учете, в том числе коммер­ческом, потребления природного газа в различных отраслях промышленности.Вычислители не предназначены для работы во взрывоопасных помещениях.


Основные технические характеристики ВКГ-3Д

Состоит из вычислительного блока,термопреобразователя (500 Ом) и датчи­ка абсолютного давления CZPTZC
Основные технические характеристики ВКГ-3Т
Для работы с термопреоб­разователями 100П, Pt100, 500П или t500 и преоб­разователями давления с токовым выходом.
Вычислители ВКГ-3Д обеспечивают измерения по одному трубопроводу, ВКГ-3Т – по одному или двум трубопроводам.
Метод расчета коэффициента сжимаемости NX19 мод. или GERG-91 мод. по ГОСТ 30319.2 (задается при программировании вычислителя) в диапазоне изменения пара­метров газа: температура от -20 до +60°С, давление от 0,1 до 12 (7,5 для ВКГ-3Д) МПа, плотность в стандартных условиях от 0,67 до 1,0 кг/м3, содержание CO2 и N2 не более 15 мол.%.
Вычислители ВКГ-3Т дополнительно обеспечивают измерения до 4-5 технологиче­ских величин (давления или перепада давления) от датчиков с выходным сигналом тока (4-20) мА.



Межповерочный интервал – 4 года.

Подключаемые датчики

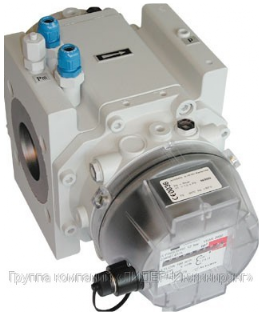

· Датчик объема (расхода) газа с выходным импульсным сигналом частотой до 10 Гц (ВКГ-3Д) или до 1000 Гц (ВКГ-3Т) типа TZ, DELTA, TRZ, RVG, СГ, ЛГ-К, РГ-К, ДРГ.М и др.;
· Датчик давления (абсолютного, избыточного, барометрического) с выходным сиг­налом постоянного тока в диапазоне (4-20) мА (ВКГ-3Т);
· Датчик температуры – термометр сопротивления по ГОСТ Р 8.625 (ГОСТ 6651) (ВКГ-ЗТ).

Интерфейсы
Информация представляется на индикатор и внешние устройства (принтер, ПЭВМ, модем, накопительный пульт) посредством интерфейса RS232 или RS485.

Регистрация показаний результатов измерений

Архивы: часовой, суточный, декадный, месячный, итоговый. Ведется архив событий, где регистрируются результаты диагностики и изменения настройки вычислителя.

Функциональные возможности.
Вычислители обеспечивают:
   измерение давления, температуры, расхода и объема газа в рабочих условиях;
   вычисление расхода и объема газа, приведенных к стандартным условиям;
   формирование архивов объемов, температуры и давления;
   формирование итоговых архивов объема газа в рабочих и стандартных условиях;
   контроль измеряемых (вычисляемых) параметров на соответствие допустимым диапазонам измерений;
    учет времени нормальной работы, когда производилось вычисление стандартного объема, и времени остановки счета стандартного объема;
    учет рабочего объема за время остановки счета;
    аппаратную диагностику;
   защиту от несанкционированного вмешательства;
   дистанционный сбор результатов по телефонным линиям и каналам сотовой свя­зи (GSM).

Питание вычислителей (включая термопреобразователи и датчик CZPTZC) автоном­ное от литиевой батареи. Ресурс работы батареи – не менее 4х лет.

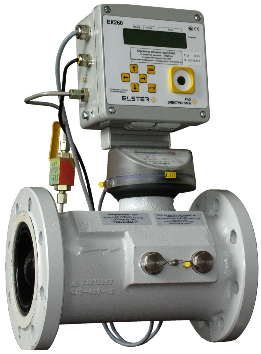

Газовые измерительные комплексы других производителей:
