Переспускные клапаны

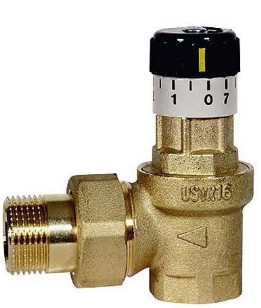

Клапаны перепускные - поддерживают давление в трубопроводах в рабочих пределах, при превышении которых рабочая среда сбрасывается через отводную ветку магистрали. При этом давление регулируется на входе в клапан. Применение устройства способствует защите насоса и сохраняет циркуляцию рабочей среды при закрытии коллекторных петель. В отопительных системах теплоноситель при избыточном давлении перебрасывается перепускным клапаном в начало ее впуска через байпас. Также перепускные клапаны могут использоваться в магистралях кондиционирования и вентиляции воздуха. Перепускной клапан регулируется ручкой настройки, которая сжимает или отпускает пружину золотника, выполненного из полимера. Корпус клапана изготавливается из никелированной латуни. Клапан устанавливается в магистралях с давлением 10 бар и температурой рабочей среды 120C. Может поддерживать перепад давления 20-60 кПа.

Отличие перепускного клапана от предохранительного клапана:
Перепускной клапан иногда также называют предохранительным клапаном, так как функция его чем-то схожа с предохранительным клапаном. Разница в том, что предохранительный клапан нужен для того, чтобы защитить оборудование или систему от разрушения большим давлением путем вывода жидкости из системы. А перепускной клапан нужен для того, чтобы при определенном перепаде давления в замкнутом пространстве начать перекачивать среду (жидкость или газ) для того чтобы разгрузить перепад давления в контурах. Перепускной клапан поддерживает давление в системе путём непрерывного отвода среды, чтобы стабилизировать перепад давления.

Отличие перепускного клапана от редуктора давления
:
Перепускной клапан поддерживает постоянное давление на входе в клапан («до себя»), а редукционный клапан (Редуктор давления) поддерживает постоянство давления на выходе («после себя»).
Конструктивно перепускной и предохранительный клапаны могут не отличаться друг от друга. И поэтому данное устройство маркируется одним техническим знаком. С той лишь разницей, что у предохранительного клапана выходной канал выходит из системы, а у перепускного используются выходной канал с целью перенаправления среды по замкнутому контуру. Также перепускные клапаны имеют точный регулятор перепада давления, что позволяет его настроить на заданную требуемую работу в системе.

При эксплуатации систем отопления, возникает ситуация когда жидкость в трубе начинает шуметь. Этот шум вызван большим напором на контурах. Этот напор сильно разгоняет по трубам жидкость, которая начинает издавать шумы. Происходит это из-за того, что  оставили включенными краны для малого количества контуров. А насос при этом качает много и если расход маленький, то возникает повышенный перепад давления. То есть возникает повышенная скорость течения воды в трубе.
Перепускной клапан устраняет данную причину. И если будет работать только один контур, то перепускной клапан начнет пропускать через себя поток для уменьшения давления создаваемое на контуре.

Перепускной клапан подойдет для малых систем отопления, в пределах одного двух коллекторных блоков. Но если Вы желаете стабилизировать перепад давления без затрат на расход через клапан, то существуют автоматические балансировочные клапаны, которые способны использовать расход насоса по максимуму. А перепускной клапан служит для стабилизации давления путем гашение на себе методом расхода. Автоматический балансировочный клапан создает перепад путем перекрывания клапаном прохода по контуру. То есть у него стоит клапан последовательно и этот клапан поджимает проход с целью исключить расход через контур.

Компания Теплоком Пенза работает со всеми производителями отечественной и зарубежной трубопроводной арматуры и автоматики, учитывая широчайший спектр номенклатуры, наши специалисты готовы грамотно проконсультировать и подобрать оборудование для наших клиентов. Если у вас возникли какие либо вопросы или хотели бы преобрести оборудование , звоните (8412) 991-929 (многоканальный).
