Реле давления

Реле давления - устройство, включающее и выключающее насос при определенных уровнях давления, основной элемент управления работой насоса.

Принцип работы реле давления
:

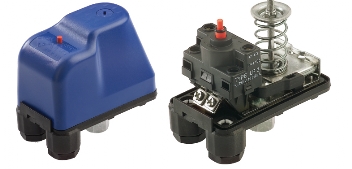

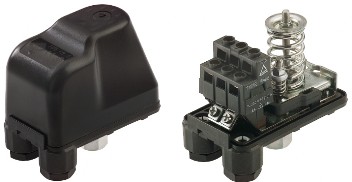

Реле давления состоит из корпуса, внутри которого расположена нормально замкнутая контактная группа, управляемая мембраной, соединенной с напорной магистралью. Оно включает насос, когда давление в системе падает ниже давления включения, и выключает, когда давление в системе превышает давление выключения. Следует обратить особое внимание на качество исполнения контактной группы. Поверхности контактов должны быть посеребрены. Постоянно возникающие размыкания и замыкания контактов под электрическим напряжением при плохой поверхности контактов могут привести к залипанию, и реле перестанет работать. Посеребрение контактов и его толщина — важные факторы надежности работы реле. Производители данного устройства должны гарантировать не менее 50 тыс. рабочих циклов.

Принцип настройки реле давления:
Для того чтобы понять куда вращать регулировочные винты реле давления - рассмотрим принцип работы насосной станции:
1. насос накачивает воду в гидроаккумулятор;
2. давление воды в баке увеличивается, что можно увидеть по манометру, входящему в состав любой насосной станции;
3. при достижении определённого давления происходит отключение насоса благодаря размыканию контактов в реле давления. Это "определенное давление" и есть то самое "P" - верхний предел;
4. по мере использования воды, накопленной в баке, происходит уменьшение давления и при достижении нижнего предела (ΔP) насос снова включается и цикл повторяется.

Настройку реле давления начинают с определения давления воздуха в пустом баке гидроаккумулятора и при отключенной от сети насосной станции. Чаще всего для этого используют обычный автомобильный насос с манометром. Ниппель расположен в верхней части бака и прикрыт декоративным колпачком. В баке воздух должен быть всегда и его давление нужно периодически проверять - это позволит станции работать в выставленных параметрах и увеличит продолжительность службы мембраны гидроаккумулятора.

Настройка реле давления насосной станции:
По распространенному мнению, давление воздуха нужно проверять раз в квартал и подкачивать в случае необходимости. Однако, можно поступить проще: настроив верхний и нижний пределы и начав эксплуатацию насосной станции, нужно периодически наблюдать по водяному манометру за значениями включения и отключения. Так как пределы реле находятся в прямой зависимости от давлений воздуха и воды в баке, то самопроизвольное изменение значения отключения свидетельствует об изменении давления воздуха. Например, если давление отключения насосной станции составляет 3 Атм., а через время этот предел изменился до 4 Атм., значит, уменьшилось давление воздуха и бак нужно подкачать насосом.
По этой же причине бесполезно настраивать реле при накачанном водой баке. Ведь, настраивая верхний предел реле, по сути, настраивается определенное суммарное давление воды и воздуха, поэтому при заполненном гидроаккумуляторе нельзя достоверно сказать, в баке 3,5 Атм. воды и 1,5 воздуха, или же 4 Атм. воды и 1 Атм. воздуха. После определения давления воздуха насосную станцию подключают к сети, насос начинает накачивать воду и отключается при достижении установленного давления. Если нужно поднять давление отключения, то гайку "P" вращают по часовой стрелке, а если нужно уменьшить - против (обычно рядом есть обозначения "+" и "-"). Вращать следует постепенно - оборот, пол-оборота. Чем выше значение "P", тем больше воды накачает насос и тем реже будет включаться повторно.

Выставляя верхний предел, нужно понимать, что:
- гидроаккумулятор рассчитан на свое предельное давление и его не следует превышать;
- резиновые шланги кранов и иной сантехники также имеют допустимое расчетное давление; сама механика реле давления имеет свой "потолок";
- насос должен суметь выдать желаемое давление, да и чрезмерно высокое давление в системе попросту может являться некомфортным.
Затем открывают кран и сливают воду из насосной станции. По мере расхода воды давление постепенно падает и при достижении нижнего предела насос снова включается. Для регулировки этого параметра вращают гайку "ΔP": если нужно понизить давление включения, то по часовой стрелке, а если повысить - против. Выставляя это значение, следует помнить, что давление воздуха в гидроаккумуляторе всегда должно быть меньше на 10%, чем давление включения насоса. Несоблюдение такой зависимости вызывает ускоренный износ мембраны бака. Чем меньше нижний предел - тем больше воды сможет выдать гидроаккумулятор до включения насоса, но при этом её давление в системе будет падать по мере приближения к моменту включения и может оказаться слишком низким для комфортного использования. В любом случае, давление воздуха в гидроаккумуляторе не должно быть ниже 0,8-0,9 Атм.
Какие же значения "P" и "ΔP" выбрать? Каждый для себя определяет это индивидуально. Высокое давление отключения и низкое для включения - много воды в баке и редкие включения насоса, но возможные неудобства из-за большого перепада давлений при полном и почти пустом баке. А у кого-то разница ΔP мала и насос часто подкачивает воду в бак, зато давление в системе ровное и комфортное.
