Приборы учета тепла «Интелприбор»

Теплосчетчик МКТС
Р

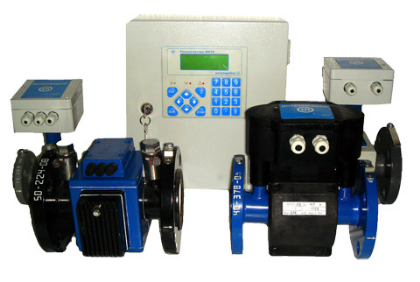

азличные варианты исполнения: М121-К5, СБ-04, М121-И6, М121-К5

Вариант исполнения теплосчётчика МКТС с СБ-05 и М121-И6
Описание и технические характеристики:
Теплосчётчики МКТС предназначены для измерения и учёта количества тепловой энергии, объёмного и массового расхода, объёма и массы, температуры и давления теплоносителя в открытых и закрытых системах водяного теплоснабжения, теплопотребления и теплоотведения; объёмного и массового расхода, объёма и массы, температуры и давления воды

в системах водоснабжения и водоотведения; объёмного расхода, объёма, температуры и давления жидких сред (воды, молока, соков, алкогольной продукции с содержанием этилового спирта до 60% и др.) в трубопроводах технологического оборудования, в том числе применяемого в пищевой промышленности.


Область применения теплосчетчиков:
коммерческий и технологический учёт на объектах теплоэнергетического комплекса жилищно-коммунального хозяйства и промышленных предприятий, информационно-измерительные системы, системы контроля и регулирования технологических процессов.

В зависимости от конфигурации и настройки МКТС может быть использован как теплосчетчик или как счетчик-расходомер массы и объема жидкости в одном или нескольких (до двенадцати) трубопроводах одновременно.

Основные особенности новой концепции:
Универсальность – МКТС позволяет реализовать любую из схем узлов учёта систем водотеплоснабжения и потребления, приведенных в “Правилах учёта тепловой энергии и теплоносителя”,
причём одновременно может обслуживаться до четырёх узлов учёта.
Высокая точность измерения обеспечивается уникальными схемотехническими решениями, принципиально новой конструкцией преобразователя расхода и специальными алгоритмами обработки сигналов.
Высокая надёжность достигается применением передовых технологий, ещё недавно доступных только в закрытых отраслях машиностроения, и тщательным тестированием всех компонентов теплосчётчика на специальных стендах в процессе производства.
Модульность конструкции и гибкость конфигурации
Теплосчётчик МКТС построен по модульному принципу и обладает высокой гибкостью аппаратной и программной конфигурации, что позволяет строить многоканальные системы учёта различной сложности, содержащие от 1 до 16 измерительных модулей.
На материнской плате системного блока МКТС предусмотрены разъёмы (слоты) для подключения различных плат расширения, что позволяет оперативно наращивать конфигурацию в зависимости от потребностей заказчика.
Предельная простота монтажа и ввода в эксплуатацию обусловлены оригинальным способом подключения измерительных модулей к системному блоку МКТС – всего лишь одной витой парой.

По витой паре осуществляется:
• обмен данными между СБ и измерительными модулями в цифровом формате;
• питание всех измерительных модулей от одного общего источника, размещённого в СБ.

Удобство использования обеспечивается эргономичной дисплейно-клавиатурной панелью, состоящей из четырехстрочного дисплея и 20-клавишной плёночной клавиатуры, а также простым и удобным интерфейсом пользователя.

Защита от несанкционированного изменения отчётных данных обеспечивается использованием в МКТС специальных мер, которые делают невозможным стирание или изменение коммерчески значимой информации. В приборе использованы как традиционные механические средства защиты информации (пломбируемые переключатели), так и электронные.


Основные модули теплосчётчика МКТС:
• Системный блок (СБ) - выполняет функции вычисления, архивирования данных, поддержки интерфейсов связи, обеспечивает стабилизированным питанием все элементы теплосчётчика;
• Измерительные модули (ИМ) - предназначены для измерения расхода, температуры и давления жидкости. Основу измерительного модуля составляет электронный блок, к которому подключаются первичные преобразователи. Электронный блок преобразует сигналы первичных преобразователей в значения величин расхода, температуры и давления и передает их в цифровом формате в СБ.

Системный блок МКТС
СБ выполнен в виде настенного шкафа размерами 285x342x160мм, в его состав входят:
• материнская плата (плата вычислителя), содержащая интерфейсы RS-232 и RS-485, а также слотовые разъемы для установки сменных плат расширения;
• дисплейно-клавиатурная панель;
• сетевой или бесперебойный блок питания;
• зажимы и разъемы для подсоединения кабелей различных интерфейсов и питания.

СБ поставляется в конфигурации, наиболее подходящей заказчику - в базовой или в расширенной комплектации, определяемой заказчиком.
В базовую комплектацию СБ входят:
• корпус с элементами крепления и гермовводами для кабелей;
• материнская плата интерфейсами RS-232 и RS-485, используемыми для подключения к компьютеру или к информационным сетям;
• дисплейно-клавиатурная панель с 4-х строчным дисплеем и с 20-клавишной клавиатурой;
• сетевой блок питания;
• плата с зажимами для присоединения кабелей различных интерфейсов и питания.
В расширенную комплектацию СБ по заказу пользователей могут быть включены следующие дополнительные (опциональные) модули, расширяющие функциональные возможности СБ МКТС.
Платы расширения, устанавливаемые в слоты на материнской плате:
• устройство печати протоколов на принтер;
• плата для записи архивов на USB флэш-диск;
• плата интерфейса Modbus;
• плата интерфейса LonWorks;
• плата GSM модема;
• плата токовых выходов;
• плата регулирования температуры теплоносителя;
• другие платы расширения, которые могут быть разработаны специалистами ООО «Интелприбор» по заказам потребителей.
Внешние модули:
• датчик температуры окружающего воздуха;
• модуль переноса данных;
• преобразователь интерфейса RS 485/RS 232;
Кроме того, по заказу пользователей СБ может быть снабжен бесперебойным блоком питания, обеспечивающим питание теплосчётчика от встроенного аккумулятора до нескольких часов (в зависимости от комплектации теплосчётчика) при пропадании сетевого напряжения. Блок питания имеет светодиодный индикатор перегрузки по току, который выведен на лицевую панель СБ МКТС.
Благодаря рациональной модульной структуре, пользователь всегда имеет возможность выбрать оптимальную для каждого объекта конфигурацию, обеспечивающую все необходимые функции при минимальной цене.


Особенности измерительных модулей
Измерительные модули по конструктивному исполнению могут быть следующих типов:
• с электромагнитным преобразователем расхода (ПР), в корпусе которого предусмотрены посадочные места для ПТ и ПД;
• с электромагнитным ПР, но без посадочных мест для ПТ и ПД;
• без электромагнитного ПР и без посадочных мест для ПТ и ПД.
Измерительные модули с первичными электромагнитными преобразователями расхода позволяют измерять расход жидкости как в прямом, так и в обратном (реверсном) направлении.
Для самых распространенных диаметров трубопровода выпускаются ИМ со встроенными в их корпус преобразователями температуры (ПТ) и преобразователями давления (ПД), поэтому на объекте не требуется врезать эти датчики в трубопровод и устраивать для этого участки расширения диаметра трубопровода, также не требуется подключать датчики кабелями к измерительному модулю или вычислителю.
Измерительные модули гальванически изолированы от внешних подключаемых устройств, в том числе от СБ МКТС. Все градуировочные коэффициенты хранятся в памяти электронного блока измерительного модуля.
Измерительные модули имеют светодиодный индикатор, диагностирующий наличие питающего их напряжения, что упрощает монтаж приборов на объекте.

Преобразователи температуры и давления

Встраиваемые в измерительные модули преобразователи температуры и давления выполнены в оригинальных миниатюрных корпусах из нержавеющей стали. Они подключаются к электронному блоку ИМ внутри его корпуса с помощью миниатюрных разъемов или проводников под клеммы. При отсутствии ПД на его место устанавливается специальная заглушка.
Для измерения температуры и давления в случае использования измерительных модулей без посадочных мест для ПТ и ПД, используются датчики обычной конструкции.

Перенос архивных данных:
Для переноса архивных данных с теплосчетчика в компьютер может быть использовано стандартное устройство - USB флэш-диск. Процедура копирования архива данных предельно проста и может выполняться персоналом любой квалификации. Для начала считывания достаточно вставить флэш-диск в разъём USB системного блока. Состояние процесса копирования отображается на дисплее СБ. По окончании процесса на дисплей выводится сообщение о его завершении, после чего можно вынуть флэш-диск из разъема.
Для переноса архивных данных в компьютер с теплосчётчика, не оснащённого платой интерфейса USB, может быть использован модуль переноса данных (МПД), работающий по интерфейсу RS-232, входящему в состав любой комплектации теплосчетчика. В этом случае процедура копирования архива данных также проста, состояние процесса копирования отображается на дисплее СБ.
