Сварочное оборудование для полиэтиленовых труб

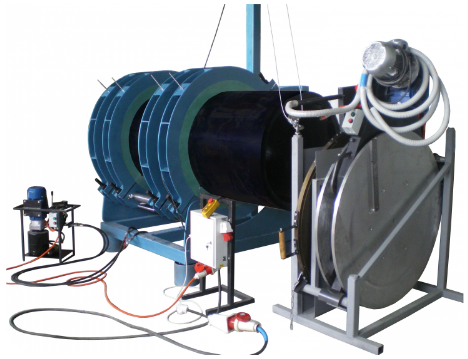

Сварочная машина для контактно-стыковой сварки нагревательным элементом труб и соединительных деталей из полиэтилена диаметром от 75 до 315 мм. Для работы в полевых условиях и строительной площадке.

Описание сварочной машины:

Диаметры свариваемых труб сварочной машины: D 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 180 мм, 200 мм, 225 мм, 250 мм, 280 мм, 315 мм.

Центратор. Состоит из двух подвижных зажимов (315 мм), которые приводятся в движение двумя гидроцилиндрами и двух неподвижных зажимов (315 мм). Для подключения к гидравлическому агрегату

центратор снабжен 2-мя быстроразъемными соединениями.

Гидравлический агрегат. Предназначен для осуществления процесса давления сварки и охлаждения, сводит и разводит зажимы. Оснащена манометр, регулятор давления, трехпозиционный джойстик, рукава высокого давления с быстроразъемными соединениями-2 шт. для подключения к центратору. Диапазон давления гидросистемы от 0 до 80 Бар, 220 В/1,1 кВт.

Торцующее устройство. Высоконадежная посадка торцующих дисков за счет системы крепления на валах аппарата для избегания случайных перемещений во время работы, удаление стружки наружу, скорость вращения ножей 110 об/мин., 220 В/1,2 кВт.

Нагревательный элемент. Оснащен терморегулятором, обеспечивающим поддержание заданной температуры; антипригарным покрытием рабочих поверхностей, соединительным кабелем и сетевым штекером, выключателем «включено/выключено», температура регулируется от 180-230ºС, 220 В/2,0 кВт.

Футляр. Для хранения и транспортировки нагревательного элемента и торцующего устройства.

Комплект вкладышей. Один комплект диаметра состоит из 8 полуколец.

Зажим для фланцев. Для сварки по центру и правильной ориентации фланцев.
Прибор протоколирования ПСПТ-01. Для контроля параметров сварки.

Комплект ЗиП. Гаечный ключ, отвертка.

Комплект документов. Технический паспорт, руководство по эксплуатации (нормы технологического режима процесса сварки труб из полиэтилена), гарантийный талон, упаковочный лист, сертификат о качестве.

ПРОТВА
Об аппарате
Аппарат "Протва" предназначен для обеспечения и контроля электромуфтовой сварки полиэтиленовых трубопроводов систем газоснабжения, водоснабжения и технологических трубопроводов при помощи деталей с закладными нагревателями .
Конструктивно аппарат состоит из микропроцессорного блока управления, электронного регулятора напряжения и понижающего трансформатора.

Аппарат «Протва» регулирует напряжение и ток на клеммах электросварного фитинга (фитинга с закладным нагревателем), обеспечивая последний необходимым количеством энергии для правильного плавления полиэтилена и надежного сваривания контакта фитинг – труба. Аппарат позволяет работать с различными уровнями напряжения и тока, что обеспечивает возможность использования фитингов разных производителей как российских, так и зарубежных.

Информация о параметрах фитингов и параметрах сварочного цикла находится в штрих-коде фитинга и вводится в аппарат автоматически при помощи считывающего устройства, что исключает возможность неверного ввода данных оператором. Аппарат «Протва» позволяет также использовать ручной ввод данных параметров фитингов и сварочного цикла.

Аппарат «Протва» хранит информацию (протоколы) о параметрах проведенной сварки по каждому сварному стыку, а также следующую контрольную информацию: данные об объекте, операторе, дополнительную информацию. Вся эта информация по каждому стыку может быть передана на компьютер и распечатана на принтере. Таким образом, аппарат обеспечивает протоколирование процесса сварки.

Рекомендуется при сварке фитингов большого диаметра делать технологический перерыв между сварками, равный времени остывания фитинга.

Диаметр свариваемых муфт 20 – 700 мм.

Аппарат оснащен:
• жидкокристаллическим матричным индикатором;
• одноплатной микроЭВМ;
• энергонезависимой памятью не менее 256 Кб (хранит информацию о 6000 сварных соединениях), время хранения информации – в течение всего срока службы;
• «карандашом» для считывания штрихкода;
• измерителем сопротивления нагревательного элемента;
• измерителем температуры окружающей среды;
• измерителем напряжения питающей сети;
• степенью защиты IP-54 (пылезащищенный);
• портом RS-232 последовательной связи с персональным компьютером
• портом USB для подключения переносного флэш накопителя
• Удобная сумка для переноски и хранения.
