Приборы учета тепла НПФ «ТЭМ-Прибор»

Теплосчетчик многоканальный ТЭМ-106
НАЗНАЧЕНИЕ:
Измерение и регистрация с целью коммерческого и технологического учета значений потребленного (отпущенного) количества теплоты (тепловой энергии), теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения. Использование в информационных сетях сбора данных для служб расчета и надзора.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты. Объекты ЖКХ, образования, здравоохранения и культуры.
ОПИСАНИЕ:
Теплосчетчик ведет учет потребления тепловой энергии и теплоносителя, а также расхода горячей и холодной воды в одной или нескольких системах. В каждой системе учет ведется по одной из типовых схем, реализуемых теплосчетчиком. Число систем, по которым теплосчетчик позволяет одновременно вести учет – от одной до шести.
ТЕПЛОСЧЕТЧИК ОБЕСПЕЧИВАЕТ:
измерение и индикацию:
• текущих значений объемного GV [м3/ч] и массового GM [т/ч] расходов теплоносителя;
• текущих температур t [°С] теплоносителя;
• текущего давления в трубопроводах P [МПа], на которых установлены датчики избыточного давления ДИД.
вычисление и индикацию:
• текущей разности температур  t [°С] между подающим и обратным трубопроводами;
• предела допускаемой по ГОСТ Р 51649 для класса В относительной погрешности измерительного канала количества теплоты при текущих параметрах системы.
вычисление, индикацию и накопление с нарастающим итогом:
• потребленного (отпущенного) количества теплоты (тепловой энергии) Q в [Гкал], [МВт•ч] или [ГДж];
• массы М [т] и объема V [м3] теплоносителя;
• времени работы прибора при поданном питании Тр , [ч:мин];
• времени работы прибора без остановки счета с нарастающим итогом Tнараб , [ч:мин];
• времени работы прибора при наличии технической неисправности Тош , [ч:мин];
• времени работы отдельно в каждой нештатной ситуации , [ч:мин];
• архива данных.
регистрацию:
• потребленного (отпущенного) количества теплоты (тепловой энергии) за каждый час (сутки), Q [Гкал] или [МВт•ч] или [ГДж];
• массы М [т] и V объема [м3] теплоносителя, протекшего за каждый час;
• среднечасовых и среднесуточных значений температур теплоносителя в трубопроводах, t [°С];
• среднечасовой и среднесуточной разности температур между подающим и обратным трубопроводами,  t [°С];
• часовых и суточных измеряемых (или программируемых) средне арифметических значений давления в трубопроводах P, [МПа];
• времени работы при поданном напряжении питания T [ч:мин];
• времени работы в штатном режиме (время наработки) Tнараб [ч:мин];
• времени работы прибора при наличии технической неисправности Тош, [ч:мин];
• кодов возникающих нештатных ситуаций и (или) технических неисправностей;
• времени работы (Т:dt , Т:G , Т:G ) по каждой нештатной ситуации, [ч:мин];
Теплосчетчик выдает информацию из архива данных по запросам от внешних устройств (компьютер, контроллер АСУ, адаптер переноса данных, адаптер печати и т.д.). Возможен просмотр архива накопленных данных на ЖКИ теплосчетчика. Диапазоны расходов определяются типами импульсных или частотных преобразователей расхода, входящих в состав теплосчетчика.

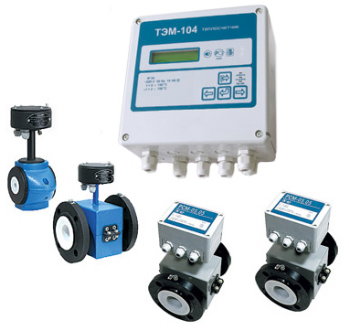

Теплосчетчик электромагнитный микропроцессорный ТЭМ-104

Теплосчетчик ТЭМ-104, предназначен для измерения и регистрации с целью коммерческого и технологического учета значений потребленного (отпущенного) количества теплоты (тепловой энергии), теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для организации информационных сетей сбора данных. Области применения: предприятия тепловых сетей, тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты.

ОПИСАНИЕ:
Конструктивно теплосчётчик ТЭМ-104 представляет собой измерительно-вычислительный блок (ИВБ) и подключаемые к нему измерительные преобразователи:
• Расхода теплоносителя (первичный преобразователь расхода - ППР, измерительный преобразователь расхода с нормированным частотным или импульсным выходным сигналом - ИП);
• Температуры теплоносителя (термопреобразователь сопротивления - ТС);
• Избыточного давления в трубопроводе (датчик избыточного давления - ДИД).
Число систем, по которым теплосчетчик позволяет одновременно вести учет – от одной до четырех. Схема учета для каждой из них устанавливается пользователем в режиме «Конфигурация» до постановки прибора на коммерческий учет.
Примечания:
• Gинд – индукционные каналы измерения расхода;
• Gчаст – частотно-импульсные каналы измерения расхода;
• Т – каналы измерения температуры;
• Р – каналы измерения давления.
Теплосчетчик имеет стандартные последовательные интерфейсы RS-232С и гальваноразвязанный RS-485, через которые производится обмен данными с прибором.
Теплосчетчик имеет стандартный LPT-порт для подключения EPSON совместимых принтеров.
Теплосчетчик обеспечивает для каждой системы:
Измерение и индикацию:
• текущих значений объемного Gv [м3/ч] и массового Gм [т/ч] расходов теплоносителя в трубопроводах, на которых установлены ИП (с частотным выходным сигналом) или ППР;
• текущих температур t [°С] теплоносителя в трубопроводах, на которых установлены ТС;
• текущего давления в трубопроводах P [МПа], на которых установлены ДИД.
Вычисление и индикацию:
• текущей разности температур dt [°С] между подающим и обратным трубопроводами;
• вычисление, индикацию и накопление с нарастающим итогом:
• потребленного (отпущенного) количества теплоты (тепловой энергии) Q в [Гкал], [МВтч];
• массы М [т] и объема V [м3] теплоносителя, протекшего по трубопроводам, на которых установлены ППР или ИП;
• Тр – времени работы прибора при поданном питании в [ч:мин];
• Tнараб – времени работы прибора без остановки счета с нарастающим итогом [ч:мин];
• Тош – времени работы прибора при наличии технической неисправности (ТН) в [ч:мин];
• Т:dt , Т:G  , Т:G¬ – времени работы отдельно по каждой нештатной ситуации (НС) в [ч:мин];
• архива данных.
Регистрацию:
• потребленного (отпущенного) количества теплоты (тепловой энергии) за каждый час Q [Гкал], [МВтч];
• массы М [т] и V объема [м3] теплоносителя, протекшего за каждый час по трубопроводам, на которых установлены ППР или ИП;
• среднечасовых и среднесуточных значений температур t [°С] теплоносителя в трубопроводах;
• среднечасовой и среднесуточной разности температур dt [°С] между подающим и обратным трубопроводами;
• часовых и суточных измеряемых (или программируемых) среднеарифметических значений давления в трубопроводах P [МПа];
• времени работы при поданном напряжении питания T [ч:мин];
• времени работы в штатном режиме Tнараб [ч:мин] (время наработки);
• времени работы Тош прибора при наличии технической неисправности (ТН) в [ч:мин];
• кодов возникающих НС и (или) ТН;
• времени работы (Т:dt? , Т:G? , Т:G¬) по каждой нештатной ситуации (НС) [ч:мин].
Глубина архива регистрируемых параметров:
• часовых данных – 1536 (64 суток);
• суточных данных – 384 (12 месяцев);
• месячных записей – 120 (10 лет).

Расходометр-счетчик электромагнитный РСМ-05
Выпускается в следующих исполнениях:
РСМ-05.03
Прибор комплектуется измерительно-вычислительным блоком и первичным преобразователем расхода ( раздельное конструктивное исполнение)
Особенности
• возможность измерения массового расхода и массы воды
• возможность программирования плотности рабочей жидкости для измерения массового расхода и массы жидкости, отличной от воды
• наличие индикации значения реверсивного расхода
• возможность получения информации о температуре потока
• возможность просмотра на жидкокристаллическом индикаторе измерительно-вычислительного блока всех измеренных, вычисленных и программируемых значени

РСМ-05.05
Прибор состоит из измерительно-вычислительного блока и первичного преобразователя расхода (совмещенное конструктивное исполнение)
Особенности
• наличие двух каналов для подключения датчиков давления с токовым выходом (определяется спецификацией заказа)
• наличие двух каналов для подключения датчиков температуры типа ТСП (определяется спецификацией заказа)
• расходомер полностью адаптирован для применения в составе теплосчетчиков
• ТЭМ-05М и ТЭМ-21ТС, а также теплосчетчиков других типов
• преобразование измеренных значений расхода в нормированный частотный (импульсный) сигнал
• возможность передачи всех измеряемых параметров (расход, температура, давление) по интерфейсу RS 485 в виде цифрового кода для их дальнейшей обработки теплосчетчиками (ТЭМ-21ТС), контроллерами, автоматизированными системами


РСМ-05.07
Прибор состоит из измерительно-вычислительного блока и первичного преобразователя расхода (совмещенное конструктивное исполнение)
Особенности
• к ИВБ дополнительно подключается при помощи линий связи второй первичный преобразователь расхода (ПРП, ПРПС)
• наличие двух каналов измерения объемного расхода (объема) жидкости
• измеренные значения объемов преобразуются в нормированные импульсные сигналы для каждого канала
• расходомер полностью адаптирован для применения в составе теплосчетчиков ТЭМ-05М-3, а также теплосчетчиков других типов, имеющих частотно-импульсный вход
НАЗНАЧЕНИЕ
Предназначен для измерения объемного расхода и объема с нарастающим итогом электропроводящих жидкостей, питьевой воды, жидких пищевых продуктов.
ПРИМЕНЕНИЕ
Применяется как самостоятельный прибор, так и в составе теплосчетчиков для коммерческого и технологического учета расхода жидкости в системах тепловодоснабжения жилых, общественных, коммунально-бытовых зданий, промышленных предприятий, а также для использования в системах автоматического учета, контроля и регулирования параметров в химической, пищевой, перерабатывающей, фармацевтической и других отраслях промышленности.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
• отсутствие дополнительного гидравлического сопротивления потоку жидкости у первичных преобразователей расхода счетчиков РСМ-05.
• низкая восприимчивость к изменению физико-химических свойств измеряемой среды ( плотность, вязкость, температура, электропроводность, режим течения), что позволяет с высокой точностью измерять расход различных электропроводных сред: вода, водные растворы кислот и щелочей, молоко, пиво, соки и т.д.
• возможность получения информации о температуре потока благодаря наличию дополнительных каналов для подключения термометров сопротивления.
• передача данных о всех измеряемых и вычисляемых параметрах по последовательным интерфейсам RS 232C и (или) RS 485, что позволяет применять расходомеры в автоматизированных системах любой сложности и конфигурации.
