Клапаны регулирующие TRV

Клапаны двухходовые регулирующие применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.

Описание
Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.
Преимущества:

  • Высокая надежность и большой ресурс;
  • Адаптация к сложным условиям работы;
  • Простота конструкции;
  • Плавное регулирование расхода;
  • Точное выполнение заданной характеристики с момента открытия клапана;
  • Устойчивость к перепадам давления;
  • Низкий уровень шума и отсутствие вибраций;
  • Гарантированная работоспособность при высоких температурах рабочей среды (до 150°С ).
* Клапаны оснащаются данным приводом только по спецзаказу. При заказе необходимо уточнять срок поставки.
** Привода с датчиком положения с токовым сигналом 4-20mA.

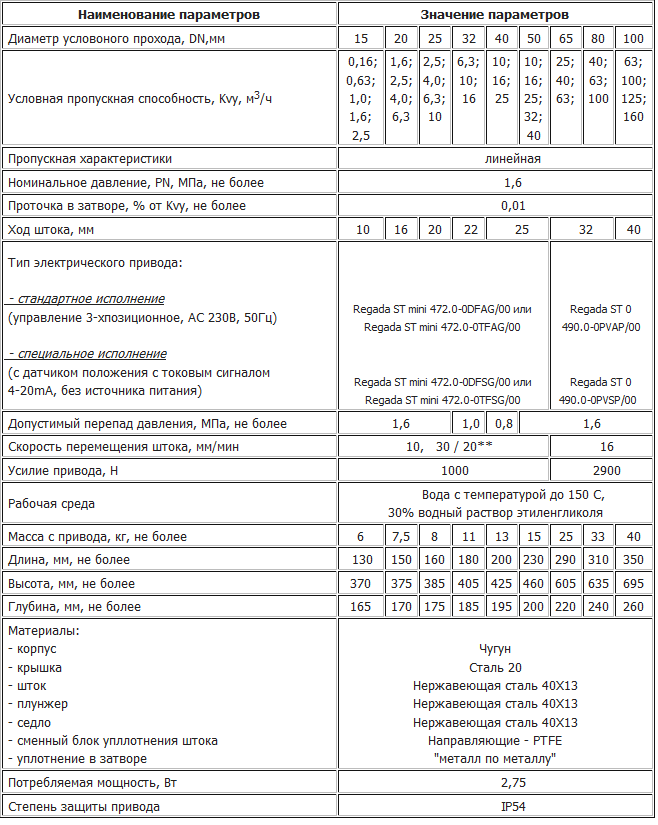

Технические характеристики электроприводов:
Стандартное исполнение

Regada ST mini 472.0-0DFAG/00 и Regada ST mini 472.0-0TFAG/00

- Напряжение однофазное 230 В, 50 Гц
- Климатическое исполнение - умеренное (У) от –25°C до +55°C
- Клеммное присоединение
- Без датчика положения
- Управление вручную - есть
- Степень защиты IР54
- Два выключателя силы S1, S2
- Два выключателя положения S3, S4
- Местный указатель положения

Regada ST 0 490.0-0PVAP/00

- Напряжение однофазное 230 В, 50 Гц
- Климатическое исполнение - умеренное (У) от –25°C до +55°C
- Клеммное присоединение
- Без датчика положения
- Управление вручную - есть
- Степень защиты IР54
- Два выключателя силы S1, S2 - схема подключения Z20
- Два добавочных позиционных выключателя S5, S6, для сигнализации - схема подключения Z21
- Местный указатель положения

Специальное исполнение

Regada ST mini 472.0-0DFSG/00 и Regada ST mini 472.0-0TFSG/00

- Напряжение однофазное 230 В, 50 Гц
- Климатическое исполнение - умеренное (У) от –25°C до +55°C
- Клеммное присоединение
- Датчик положения - есть (электронный с R/I преобразователем с токовым сигналом без источника)
- Управление вручную - есть
- Степень защиты IР54
- Два выключателя силы S1, S2
- Два выключателя положения S3, S4
- Местный указатель положения

Regada ST 0 490.0-0PVSP/00

- Напряжение однофазное 230 В, 50 Гц
- Климатическое исполнение - умеренное (У) от –25°C до +55°C
- Клеммное присоединение
- Датчик положения - есть (электронный с R/I преобразователем с токовым сигналом без источника)
- Управление вручную - есть
- Степень защиты IР54
- Два выключателя силы S1, S2 - схема подключения Z20
- Два добавочных позиционных выключателя S5, S6, для сигнализации - схема подключения Z21
- Местный указатель положения

Обозначение при заказе:

TRV-X1-X2-X3-X4
Где:
TRV - Условное обозначение клапана регулирующего
X 1 - Номинальный диаметр (от DN15 до DN100)
X 2 - Условная пропускная способность
X 3 - Тип привода:
1 - привод ST mini согласно таблице технических характеристик (скорость перемещения 10мм/мин);
2 - привод ST mini согласно таблице технических характеристик (скорость перемещения 30мм/мин (20мм/мин)**);
3 - привод ST 0 согласно таблице технических характеристик (скорость перемещения 16мм/мин).
X 4 - Наличие электронного датчика положения с токовым сигналом 4-20mА
1-есть;
0-нет.

** В случае применения привода с датчиком положения с токовым сигналом 4-20mA.
