Назначение:

Батарейный ВКТ-7 предназначен для учета, регистрации дистанционного мониторинга теплопотребления и параметров теплоносителя в двух закрытых и открытых системах водяного теплоснабжения, каждая из которых может содержать трубопроводы: подающий, обратный и ГВС, подпитки либо питьевой воды.


Область применения:

Тепловычислитель ВКТ-7 является энергонезависимым, безопасным в эксплуатации и сочетает в себе достоинства лучших аналогов. Благодаря идеологии «два тепловычислителя в одном корпусе» теплосчетчики, построенные на базе ВКТ-7, наилучшим образом подходят для учета тепла на объектах жилищно-коммунальной сферы.

Интерфейсы:

ВКТ-7 имеет интерфейс RS232 или RS485 (комплектуется по требованию), который обеспечивает подключение (без снятия пломбы) компьютера, модема, принтера, пульта для считывания архивов и переноса их на компьютер.

Регистрация показаний результатов измерений:

Тепловычислитель ВКТ-7 архивирует 1151 часовых, 123 суточных и 27 месячных записей и итоговые показания результатов измерений и диагностики параметров теплоснабжения. Вывод текущих и архивных показаний обеспечивается на двухстрочном табло.

Гарантийный срок эксплуатации:

Гарантийный срок эксплуатации тепловычислителя (выпуск до 01.01.2009) – 4 года.
Гарантийный срок эксплуатации тепловычислителя (выпуск после 01.01.2009) – 6 лет.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВКТ-7:

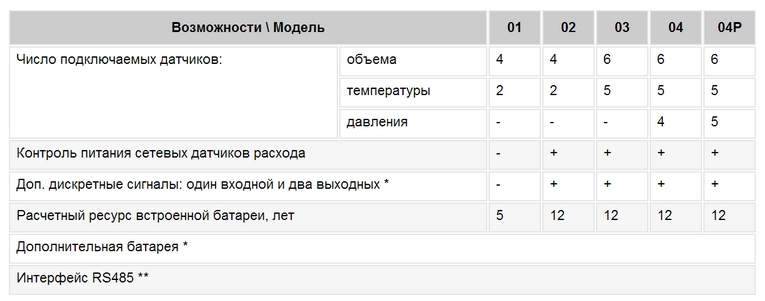

Выпускаются 5 моделей ВКТ-7, имеющие следующие возможности:

Примечания:
* – по отдельному заказу;
** – по отдельному заказу вместо RS232С.
Метрологические характеристики

Относительная погрешность показаний не более:

• тепловой энергии ± (0,05 + 3/Dt) %;


• массы ± 0,1 %;


• времени ± 0,01 %.


• Абсолютная погрешность показаний ВКТ-7 не более:


• разности температур ± 0,03 °С;


• температуры ± 0,1 °С;


• объема ± 1 ед. мл. разряда показаний.


• Приведенная погрешность показаний давления не более ± 0,25 %.


• Межповерочный интервал 4 года.


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ВКТ-7:

• Настройка на условия применения с лицевой панели либо с компьютера.


• Защита от несанкционированного вмешательства в работу.


• Выбор практически любой типовой схемы расположения трех водосчетчиков в каждой из систем ТВ1 и ТВ2.


• Выбор практически любой типовой формулы вычислений общего теплопотребления в каждой из систем ТВ1 и ТВ2.


• Возможность, помимо общего теплопотребления, измерений теплопотребления ГВС в каждой из систем ТВ1 и ТВ2.


• Сходимость результатов архивирования величин при переменных режимах теплопотребления, как по строкам, так и по столбцам отчета.


• Просмотр архивов с лицевой панели ВКТ-7 как по строке, так и по столбцу отчета.


• Настройка даты окончания отчетного месяца в месячном архиве.


• Контроль и выбор алгоритма учета при отключении сетевого питания водосчетчиков.


• Контроль и выбор алгоритма учета при срабатывании уставок на среднечасовой расход воды в трубопроводах системы.


• Контроль и выбор алгоритма учета при срабатывании уставок на небаланс масс воды в трубопроводах системы.


• Контроль и выбор алгоритма учета при отрицательных слагаемых формулы вычисления общего теплопотребления системы.


• Возможность переключения учета на летний режим теплопотребления.


• Учет поправки на влияние температуры на водосчетчики.


• Учет поправок на характеристики термопреобразователей.


• Возможность измерений давления воды в трубопроводах системы.


• Возможность измерений температуры холодной воды.


• Настройка интервала времени при печати отчета на принтере.


• Настройка интервала времени при копировании архива в НП.


• Настройка интервала времени работы модема.


• Унифицированный протокол обмена с НП и компьютером.


• Создание системы дистанционного мониторинга параметров теплопотребления.


• Дополнительная батарея для питания ультразвуковых расходомеров.


• Дополнительные сигналы:


- счетный импульсный вход для подключения электросчетчика или водосчетчика;
- вход сигнализации (охранная, пожарная и т.д.);
- телеметрический выход – формирование импульсного сигнала при превышении выбранной величины заданного значения;
- выход ALARM – вывод диагностируемых ситуаций на внешний индикатор.
