Электронные регистраторы АДИ
Приборы учета тепла > Теплосчетчик Термотроник

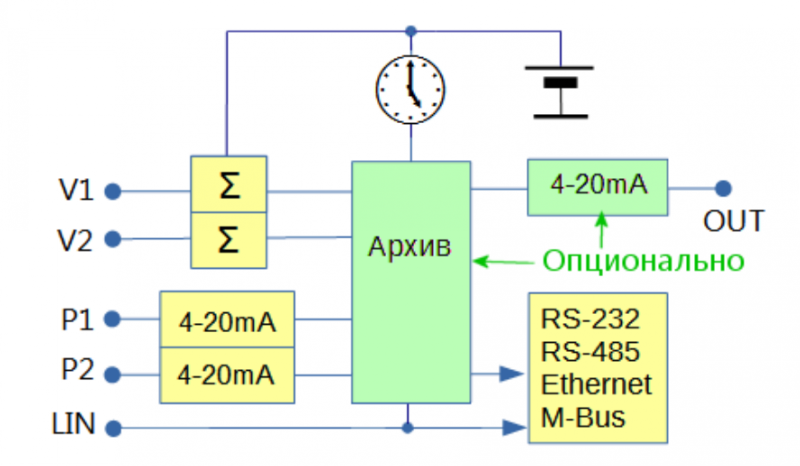

Назначение:
- преобразование импульсных сигналов счетчиков объема в значения объема;
- преобразование токовых сигналов преобразователей давления (4÷20мА) в значения давления;
- измерение текущего времени, времени работы и времени отсутствия напряжения питания;
- архивирование часовых, суточных и месячных значений объемов и давлений;
- архивирование часовых, суточных и месячных значений объёмов, полученных от п одключенных по интерфейсу LIN расходомеров Питерфлоу;
- преобразование протокола интерфейса LIN расходомеров Питерфлоу в сигнал одного из интерфейсов RS-232, RS485, Ethernet или M-Bus. При этом обеспечивается чтение всех доступных данных расходомера, включая диагностику.;
- преобразование значения расхода расходомеров Питерфлоу в сигнал постоянного тока 4÷20мA.

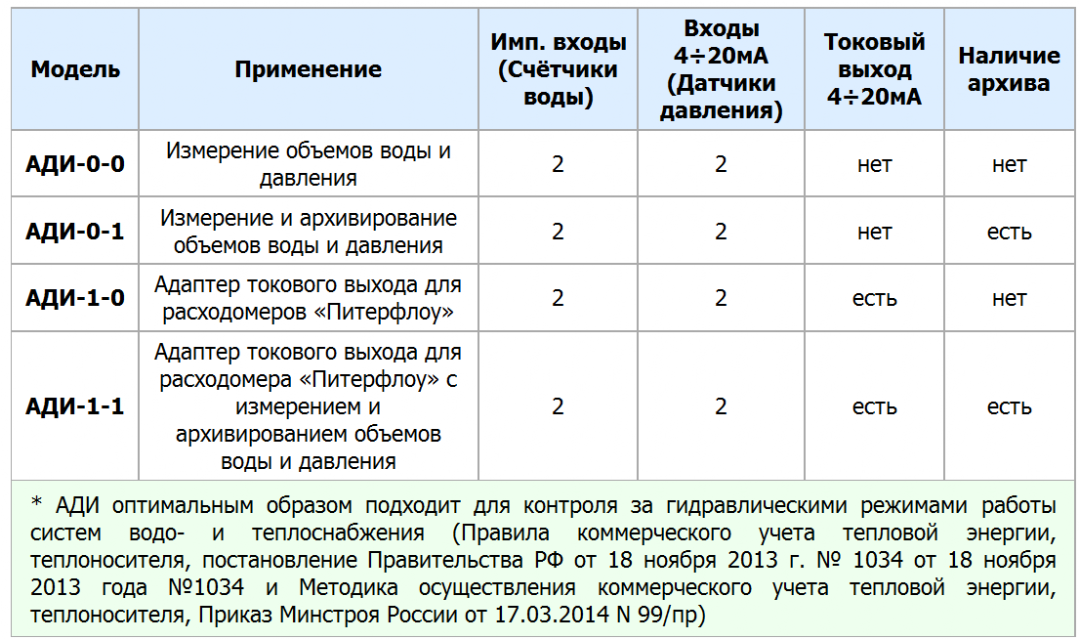

Исполнение для заказа:
V1, V2 - импульсные входы ;
P1, P2 - токовые входы (4÷20мА);
OUT - дискретный выход/ выход сигнала постоянного тока 4÷20мA;
LIN - вход/выход коммуникационного интерфейса расходомеров Питерфлоу;
+12V - положительное напряжение питания;
-12V, общее для всех входных и выходных сигналов;
гальваноразвязанный выход интерфейса RS-232/ RS485/ Ethernet/ M-Bus.
Технические характеристики:
- Частота входного сигнала:
- для пассивного сигнала - до 20 Гц;
- для активного сигнала - до 1000 Гц;
- Объём - до 1000000000 м3 с абс. погрешностью ± 1 ед. мл.разр.;
- Давление 0÷2.5МПа (вход 4÷20мА) с прив. погрешностью ± 0,25%;
- Погрешность хода часов - не более ± 5сек./сутки;
- Напряжение питания 10,8 ÷ 13,2 В, потребляемый ток не более 50мА;
- крепление на DIN-рейку, ширина модуля 36,5мм;
- Класс защиты IP40.
Глубина архивов:
- 1440 часовых записей;
- 180 суточных;
- 36 месячных;
- 256 событий.

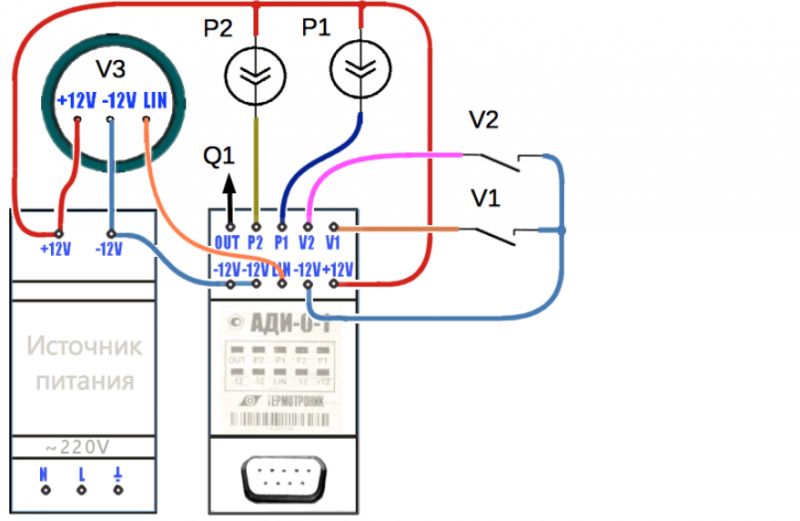

Типовая схема подключения регистратора:
