Клапан смесительный КСТ

Трубопроводная арматура > Трубопроводная арматура Россия > Запорно-регулирующая арматура > Клапаны регулирующие ЭТОН

Клапаны смесительные трехходовые КСТ 27ч909нж и КСТ 27с908нж Предназначены для смешения потоков жидкостей в качестве пассивных узлов смешения. Рабочая среда: вода – до 150°С и другие жидкости сходные по вязкости и совместимые с материалами внутренней части корпуса. Номинальное давление регулируемой среды – до 1,6 МПа. Клапаны смесительные трехходовые КСТ 27ч909нж и КСТ 27с908нж являются пассивными узлами смешения, представляющими собой два противофазно изменяющихся сечения затвора двух смешиваемых потоков, с условием сохранения суммарного проходного сечения. В состав входит электрический привод – электромеханический прямоходный исполнительный механизм с шаговым электродвигателем. Клапаны не являются запорной арматурой.

Общее устройство клапана запорно-регулирующего КСТ 27ч909нж и КСТ 27с908нж :

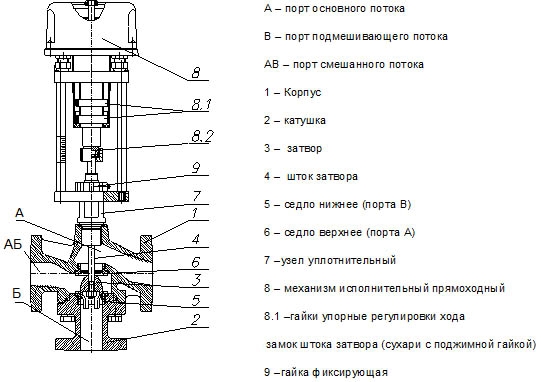

Общее устройство клапана смесительного КСТ-ХХ(Х)/ХХ (27ч909НЖ)

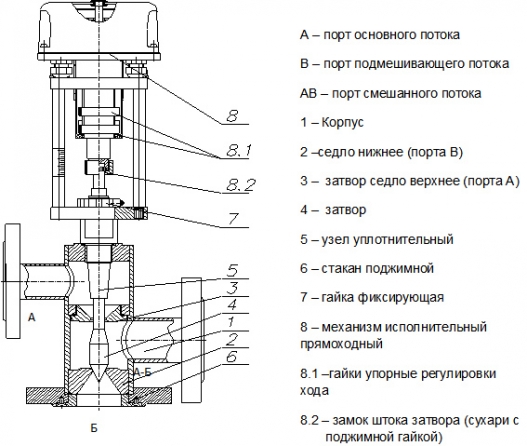

Общее устройство клапана смесительного КСТ-ХХ(Х)/ХХ (27c908НЖ)

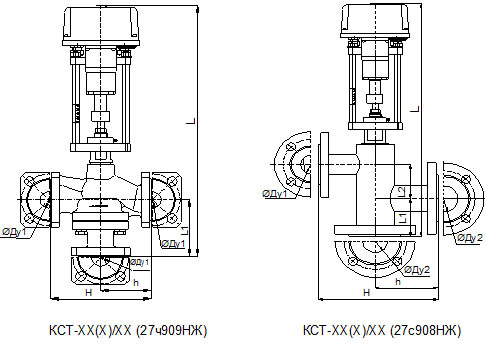

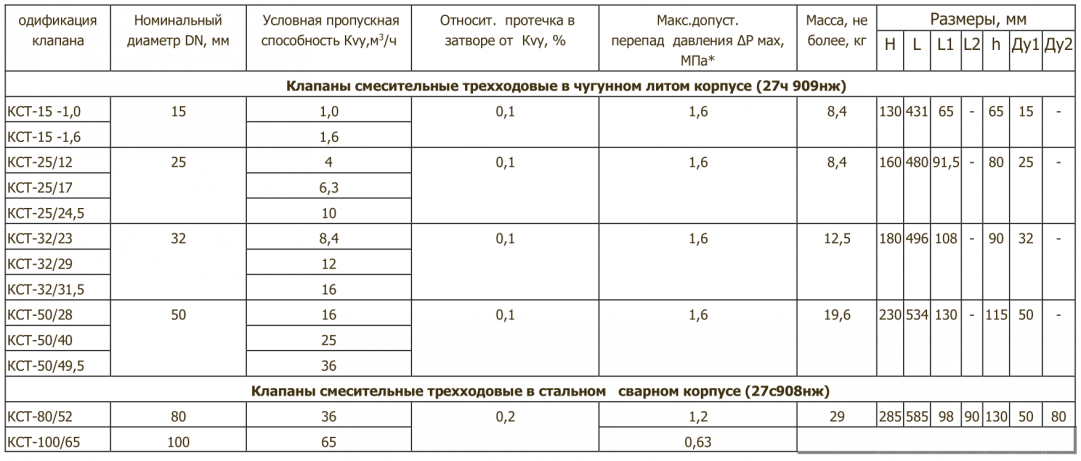

Основные технические характеристики, габаритные и установочные размеры клапанов смесительных КСТ:

Расшифровка условного обозначения:

КСТ-ХХ(Х)/ХХ(27ч909нж) и КСТ-ХХ(Х)/ХХ (27с908нж)

КСТ – клапаны смесительные трехходовые

ХХ(Х)/ХХ – номинальный диаметр DN/ эффективный диаметр затворных частей Dэ (диаметр отверстия в седле), мм

0бозначения арматуры в зависимости от функционального назначения в соответствии с «Номенклатурным каталогом по трубопроводной арматуре, выпускаемой в СНГ»

27 – клапаны смесительные и разделительные

ч – материал корпуса: чугун серый

с – материал корпуса: сталь

9 – наличие на арматуре электрического провода

09, 08 – порядковый номер фигуры затвора, определяющий ее конструктив.

нж – материал уплотнения затворных частей (корозионно-стойкая сталь

Установочное положение относительно трубопровода горизонтально протоком порта смешения АБ – рекомендуемое, вертикально протоком порта смешения АБ – допустимое. Не рекомендуется установка исполнительным механизмом под трубопроводом. При установке необходимо учитывать возможность быстрого доступа для возможности пользования дублером ручного перемещения затвора.
