Клапан запорно-регулирующий КЗР

Трубопроводная арматура > Трубопроводная арматура Россия > Запорно-регулирующая арматура > Клапаны регулирующие ЭТОН

Клапан запорно-регулирующий КЗР 25кч945нж и 15кч945нж и КЗРр 25ч945нж и 15ч945нж предназначены для регулирования и перекрытия потоков среды. Рабочая среда: вода – до 150°С и другие жидкости сходные по вязкости и совместимые с материалами внутренней части корпуса. Номинальное давление регулируемой среды – до 1,6 МПа. Корпус изготавливается из чугуна. Отличие клапанов КЗР и КЗРр состоит в том, что последние имеют конструкцию затвора с разгрузочной камерой, позволяющую уменьшить усилие, необходимое для его закрытия. Это позволяет использовать на клапане исполнительный механизм с малым усилием. В состав входит электрический привод – электромеханический прямоходный исполнительный механизм с шаговым электродвигателем.

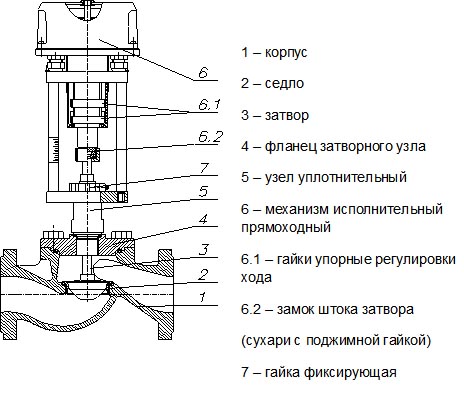

Общее устройство клапана запорно-регулирующего КЗР-ХХ/ХХ (25кч945нж и 15кч945нж) :

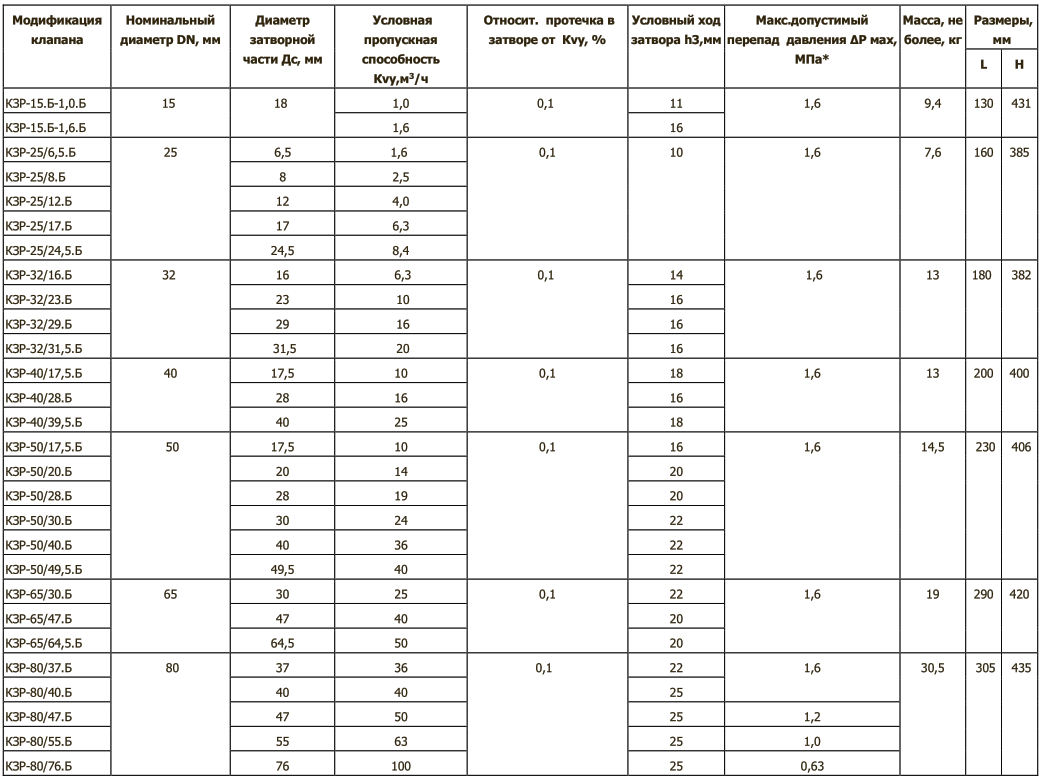

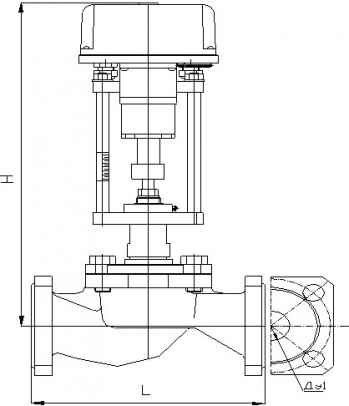

Основные технические характеристики, габаритные и установочные размеры клапанов запорно-регулирующих КЗР-ХХ/ХХ (25кч945нж):

Расшифровка условного обозначения:

КЗР-ХХ/ХХ(25кч945нж и 1525кч945нж) и КЗРр-ХХ/ХХ (25ч945нж и 15ч945нж)

КЗР – клапаны запорно-регулирующие, КЗРр – клапаны запорно-регулирующие с гидравлически разгруженным затвором

ХХ/ХХ – номинальный диаметр DN/ эффективный диаметр затворных частей Dэ (диаметр отверстия в седле), мм

0бозначения арматуры в зависимости от функционального назначения в соответствии с «Номенклатурным каталогом по трубопроводной арматуре, выпускаемой в СНГ»

25 – арматура регулирующая с относительной протечкой в затворе по ГОСТ12893

15 – арматура запорная с герметичностью затвора по ГОСТ9544

кч – материал корпуса: чугун ковкий

ч– материал корпуса: чугун серый

9 – наличие на арматуре электрического провода

45 – порядковый номер фигуры затвора, определяющий ее конструктив.

нж –материал уплотнения затворных частей (корозионно-стойкая сталь по стали)

Установочное положение относительно трубопровода– безразлично. Не рекомендуется установка исполнительным механизмом под трубопроводом. При установке необходимо учитывать возможность быстрого доступа для пользования ручным перемещением затвора.
