Клапан запорно-регулирующий КЗР

Трубопроводная арматура > Трубопроводная арматура Россия > Запорно-регулирующая арматура > Клапаны регулирующие ЭТОН

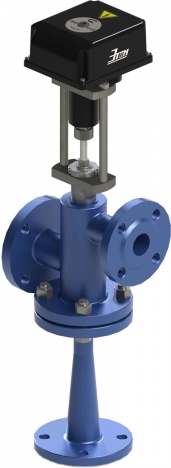

Гидроэлеваторы регулирующие РГ 40с941нж предназначены для применения в системах теплоснабжения, для оптимизации расхода теплоэнергии, осуществляя качественно-количественное регулирования смешения теплоносителя прямой и обратной воды, играя роль эжекционных узлов смешения с регулируемым расходом рабочего потока посредством изменения сечения рабочего сопла (коэффициент смешения). Рабочая среда: вода – до 150ºС и другие жидкости сходные по вязкости и совместимые с материалами внутренней части корпуса. Номинальное давление регулируемой среды – до 1,6 МПа. Рабочий диапазон перепада 0,06-0,4 Мпа (0,6-4 кгс/см2).Гидроэлеваторы регулирующие РГ-ХХ (40с941нж) являются эжекционными узлами смешения с регулируемым сечением сопла с фланцевым присоединением к трубопроводам. Присоединительные размеры фланцев по ГОСТ 12815 на номинальное давление РN=1,6 (16 кгс/см2) для соответствующих номинальных диаметров DN.

Корпусные части выполнены из конструкционных сталей обыкновенного качества по ГОСТ380, рабочие части: сопло и регулирующая игла (золотник) – из легированных корозионно-стойких сталей по ГОСТ5632, уплотнение разъема корпуса – паронит, уплотнение штока иглы –термостойкая резина. В состав гидроэлеватора регулирующего входит электрический привод – электромеханический прямоходный исполнительный механизм с шаговым электродвигателе

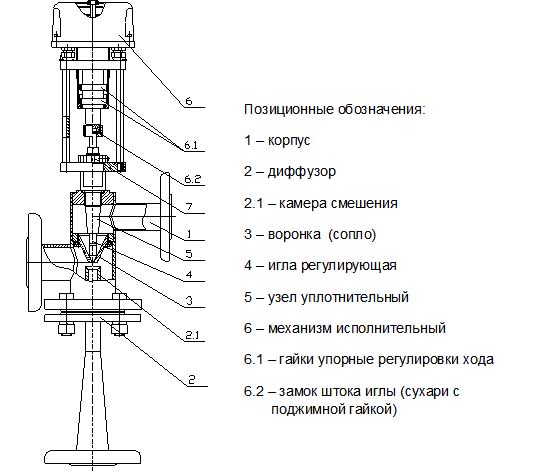

Общее устройство гидроэлеватора регулирующего :

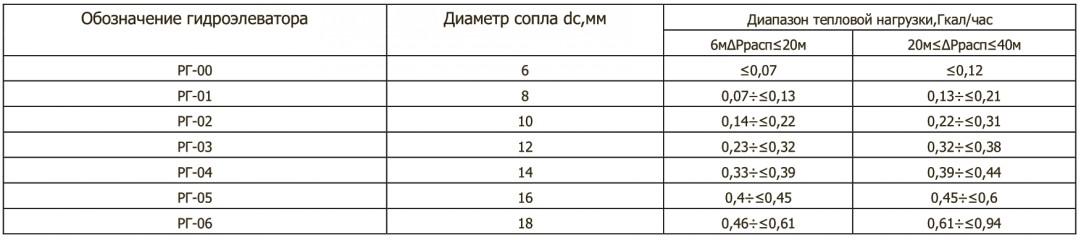

Тепловые нагрузки гидроэлеваторов регулирующих:

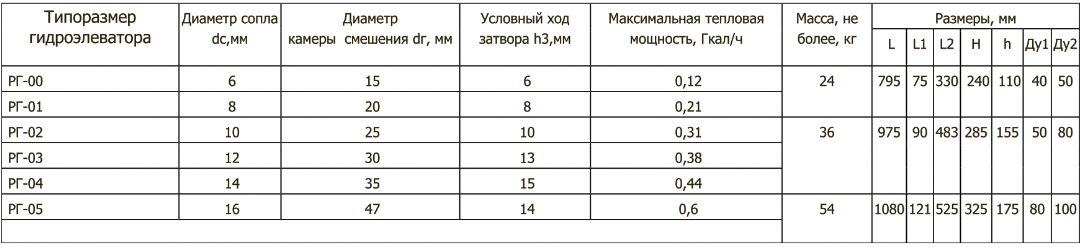

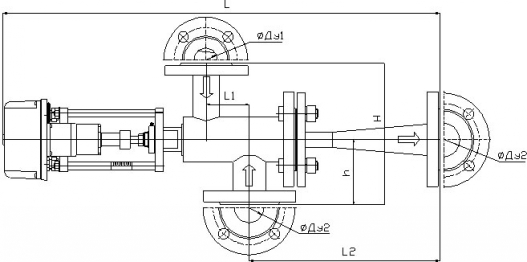

Основные технические характеристики, габаритные и установочные размеры гидроэлеваторов регулирующих РГ 40с941нж:

Расшифровка условного обозначения:

Гидроэлеватор РГ-ХХ (40с941нж)

РГ – гидроэлеватор регулирующий

ХХ – типоразмер гидроэлеватора

0бозначения арматуры в зависимости от функционального назначения в соответствии с «Номенклатурным каталогом по трубопроводной арматуре, выпускаемой в СНГ»

40 – гидроэлеватор

с – материал корпуса: сталь

9 – наличие на арматуре электрического провода

41- порядковый номер фигуры затвора, определяющий ее конструктив.

нж- материал уплотнения затворных частей (коррозионно-стойкая сталь по стали)
