Задвижка чугунная 30ч6бр
Трубопроводная арматура > Трубопроводная арматура Россия > Запорная арматура > Задвижки > Задвижки чугунные
Задвижка чугунная параллельная с выдвижным шпинделем 30ч6бр.
Задвижка чугунная с выдвижным шпинделем фланцевая. Применяется на трубопроводах в качестве запорного устройства на холодную, горячую воду и пар при температуре 225C

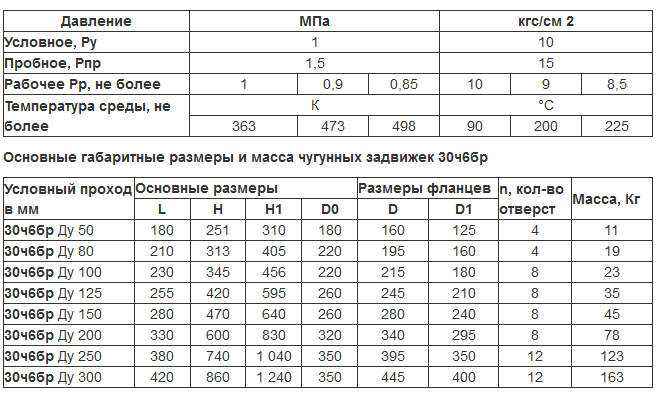

Давление – 1,0 Мпа. Диаметры – от 50 до 400 мм.

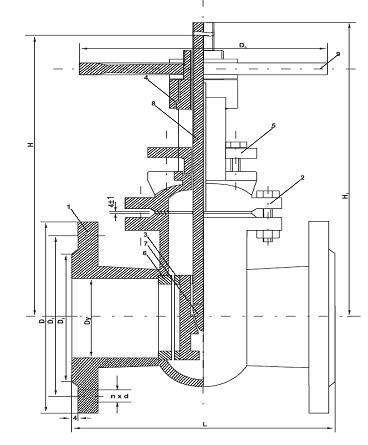

1.Задвижка состоит из следующих основных деталей: корпуса 1, крышки 2, дисков 3, втулки резьбовой 4, фланца сальника 5, колец уплотнительных 6, клина съемного 7, шпинделя 8, маховика 9.
2.Между фланцами корпуса и крышки помещается паронитовая прокладка. Допускается установка прокладки из резины, при этом температура рабочей среды не должна превышать 90 °C.
3.Для предотвращения прохода рабочей среды между крышкой и шпинделем в сальниковой камере помещается сальниковая набивка, которая поджимается сальником с помощью двух болтов. В качестве сальниковой набивки используется набивка марки АЛ.
4.Верхнее уплотнение задвижек обеспечивает разгрузку сальникового узла при открытом затворе, затвор состоит из шиберов 3, между которыми размещен шпиндель 8 со съемным клином 7.
5.Запирание задвижек с ручным управлением происходит при вращении маховика по часовой стрелке. При этом шпиндель через втулку резьбовую получает поступательное движение, передающееся на шиберы. Категорически запрещается использование любых рычагов с приложением усилия, превышающего значения.
6.В крайнем положении шиберов при создании на маховике необходимого усилия обеспечивается плотное перекрытие прохода.
Компания Теплоком Пенза работает со всеми производителями отечественной и зарубежной трубопроводной арматуры и автоматики, учитывая широчайший спектр номенклатуры, наши специалисты готовы грамотно проконсультировать и подобрать оборудование для наших клиентов. Если у вас возникли какие либо вопросы или хотели бы преобрести оборудование , звоните (8412) 991-929 (многоканальный).
