Задвижки 30с76нж стальные клиновые с выдвижным шпинделем фланцевые предназначены для установки на трубопроводах с диаметрами Ду 50, 80, 100, 150, 200, 250, 300 мм в качестве запорного устройства на воду , пар, неагрессивные нефтепродукты при давлении до 63 кгс/см2. Задвижка 30с76нж устанавливается на горизонтальном трубопроводе маховиком вверх или на вертикальном трубопроводе в положении плашмя с горизонтальным расположением шпинделя. Данная задвижка устанавливается на газопровод, но перед заказом необходимо уточнить тип рабочей среды.
Технические характеристики:
Среда: т/ф 30с76нж — вода, воздух, пар, природный газ сухой, жидкие и газообразные нефтехимические продукты, не агрессивные к стали 20, при температуре до 450°С.
Присоединение к трубопроводу — фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп.7, ряд. 2).
Материал корпуса: сталь 20Л; сталь 12Х18Н9ТЛ; сталь 1218Н12М3ТЛ; сталь 20ГМЛ.
Герметичность затвора — по классу "А" ГОСТ 9544-93
Климатическое исполнение — УХЛ1, ХЛ1 по ГОСТ 15150-69
Привод — ручной (маховик)
Материальное исполнение 30с76нж
Корпус: сталь 25Л
Крышка: сталь 25Л
Клин (диски): сталь25Л
Шпиндель: 20Х13
Гайка шпинделя: латунь ЛС59-1
Гайка: сталь 45
Шпилька, болт: сталь 35ХМ
Болт откидной или анкерный: сталь 35ХМ
Прокладка: спирально-навитая
Набивка сальника: ТРГ
Наплавка на кольце в корпусе: 20Х13
Наплавка на клине: 20Х13

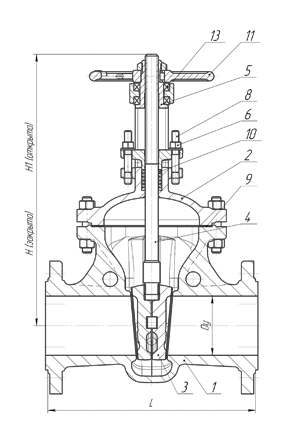

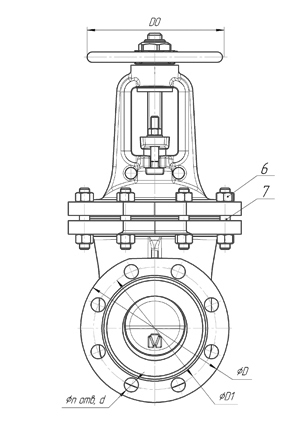

Габаритные размеры 30с41нж:
